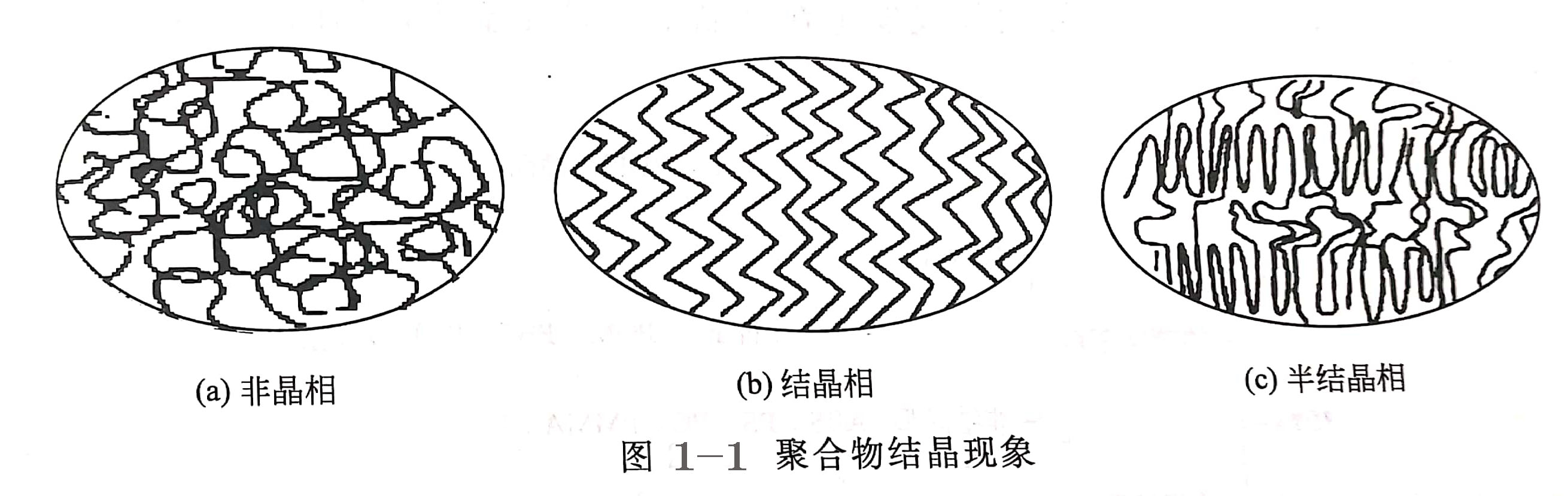

熱塑性塑料有結(jié)晶型和無(wú)定形兩種。結(jié)晶型塑料分子鏈排列整齊、穩(wěn)定、緊密，結(jié)晶型塑料在凝固時(shí)，有晶核到晶粒的生成過(guò)程，形成一定的體態(tài)。常用的聚乙烯、聚丙烯和聚酰胺（尼龍）等屬于結(jié)晶型塑料，而無(wú)定型塑料分子鏈排序過(guò)程中雜亂無(wú)章，無(wú)定型塑料在凝固時(shí)，沒有晶核與晶粒的生長(zhǎng)過(guò)程，只是自由的大分子鏈的“凍結(jié)”，常用的聚苯乙烯、聚氯乙烯和ABS等屬于無(wú)定型塑料。非結(jié)晶型塑料在各個(gè)方向上表現(xiàn)的力學(xué)性能是相同的。聚合物結(jié)晶現(xiàn)象見下圖1-1。

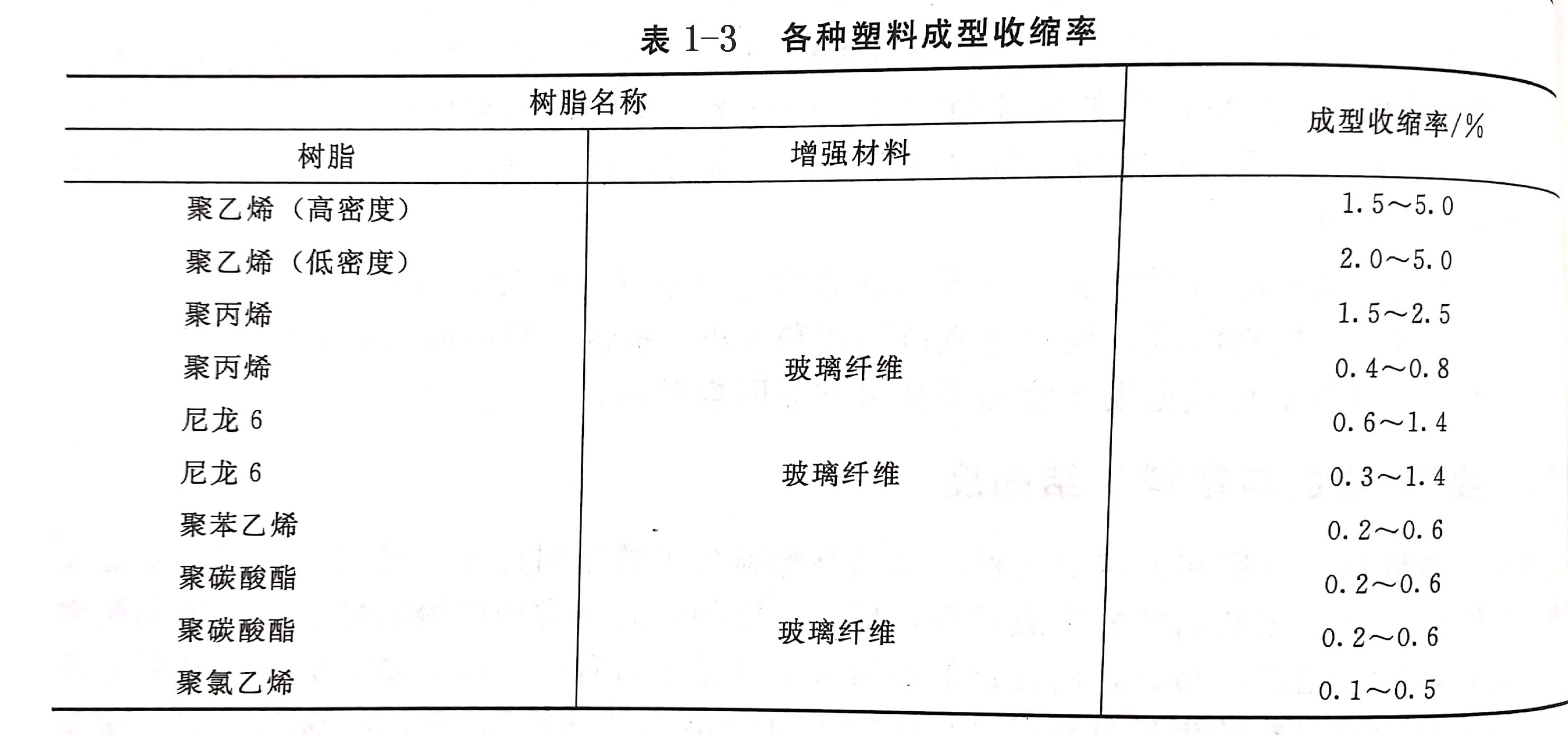

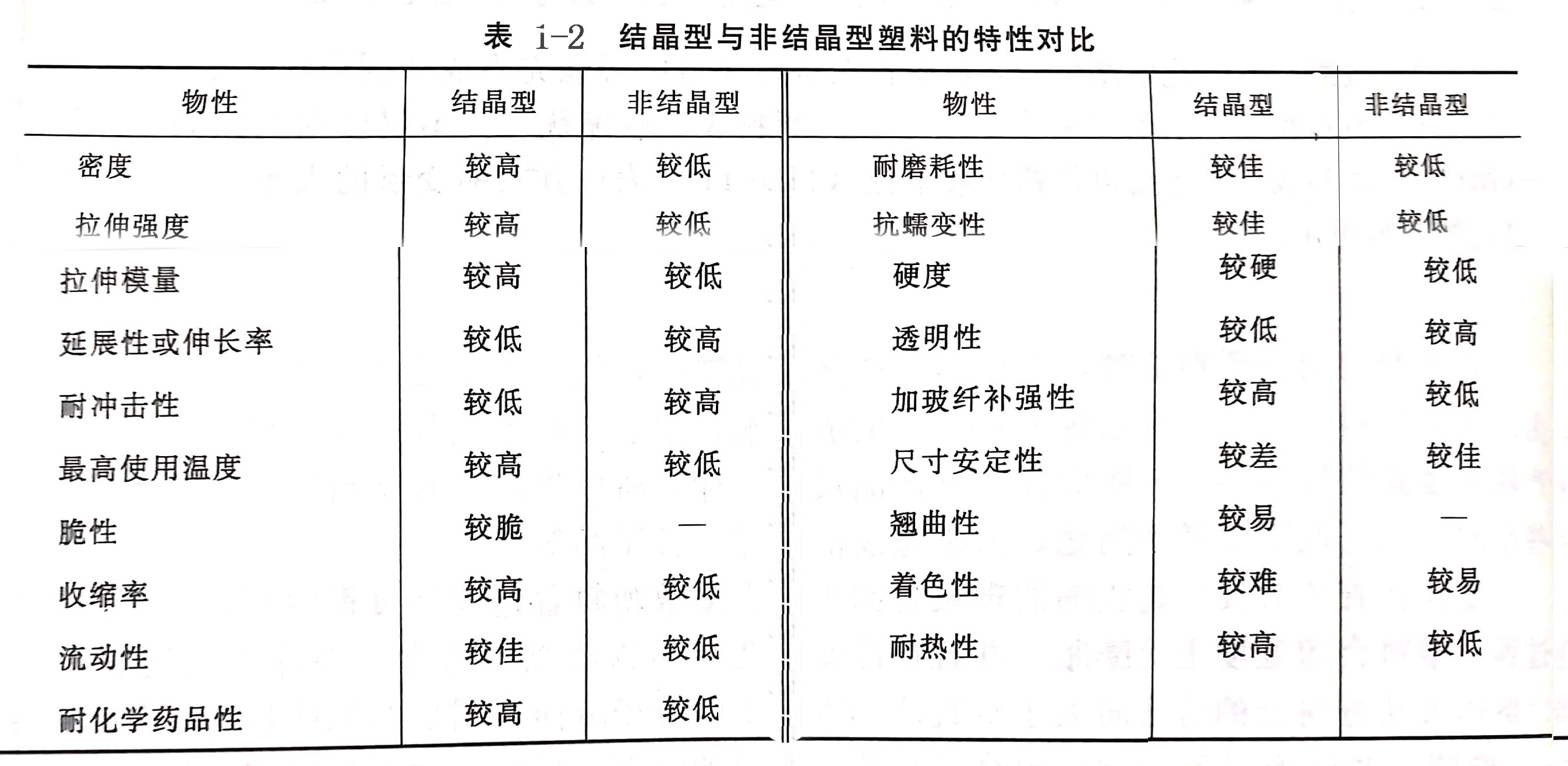

從表現(xiàn)特征來(lái)看，一般結(jié)晶型塑料是不透明或半透明的，無(wú)定型塑料是透明的。但也有例外，如聚4-甲基戊烯-1為結(jié)晶型塑料，卻有高透明性，而ABS未無(wú)定型塑料，不透明。兩大類樹脂特性比較見表1-2，各類塑料成型收縮率見表1-3.

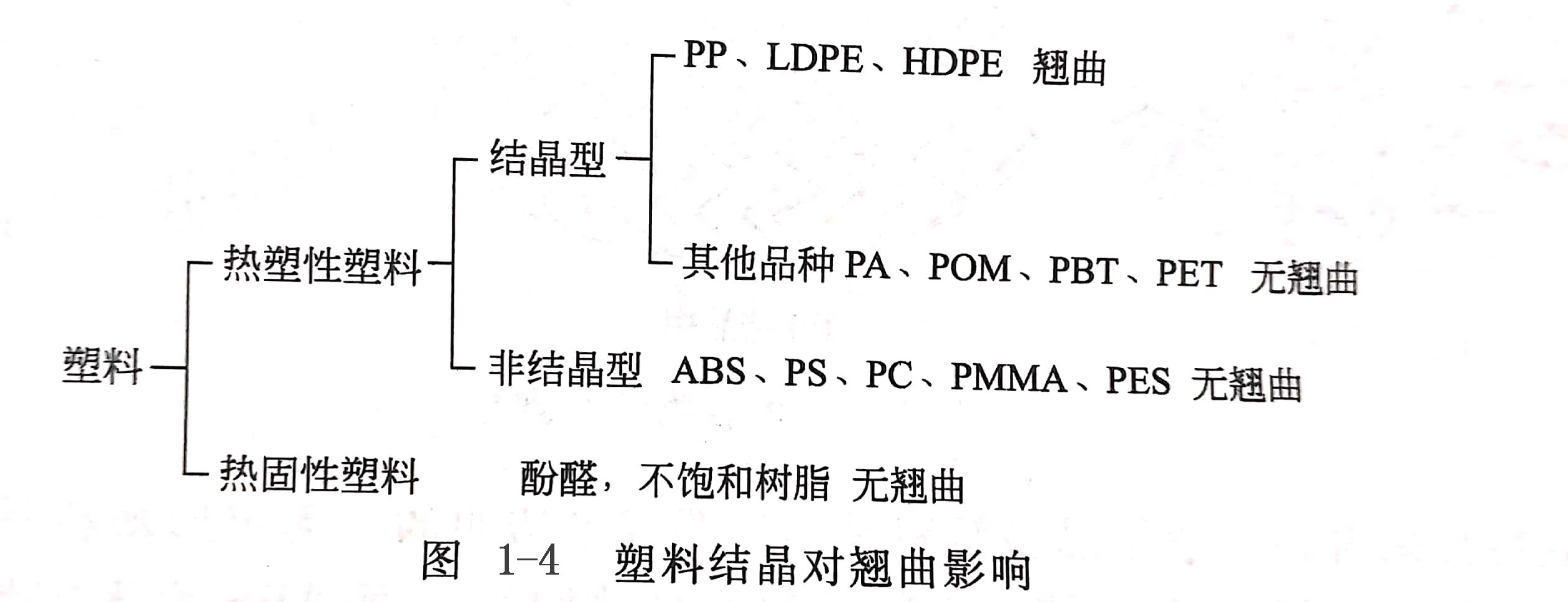

從表1-3看到，結(jié)晶大且呈球晶的樹脂成型收縮小，反之結(jié)晶小、非球晶，則成型收縮大。所以結(jié)晶型塑料在注射成型后收縮率往往要比非結(jié)晶塑料大。熱固型收縮更小，也就是說(shuō)著色劑引發(fā)塑料收縮/翹曲僅僅發(fā)生在結(jié)晶型聚烯烴塑料，見圖1-4，尤以HDPE大型注塑件為甚。
