PVC是一類重要的通用熱塑型材料，用途廣泛，常用于管材、板材、型材、電線電纜等制品。它沒有明顯的熔點(diǎn)，加熱到120~150℃時(shí)具有可塑性。由于它的熱穩(wěn)定性差，所以在PVC著色時(shí)需要注意以下事項(xiàng)。

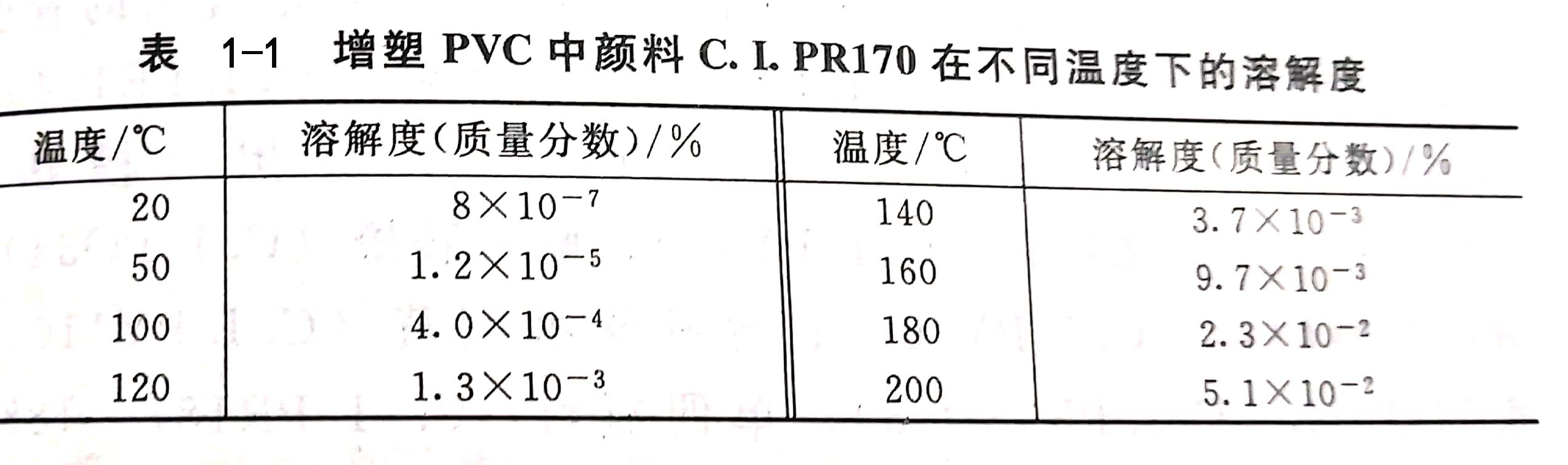

顏料在增塑PVC中的溶解度隨溫度升高溶解度升高，表1-1給出顏料C.I.PR170不同溫度時(shí)的溶解度。

當(dāng)顏料在較高的加工溫度下，較多地溶解在介質(zhì)中（高聚物和增塑劑），而當(dāng)其在貯存或使用的較低溫度下，顏料的溶解度降低，使其出現(xiàn)過飽和現(xiàn)象而析出。

尤其對(duì)于玻璃化溫度較低的軟PVC就會(huì)出現(xiàn)顏料的自由遷移，或伴隨增塑劑遷移至制品表面，出現(xiàn)花狀模糊和發(fā)黏現(xiàn)象。

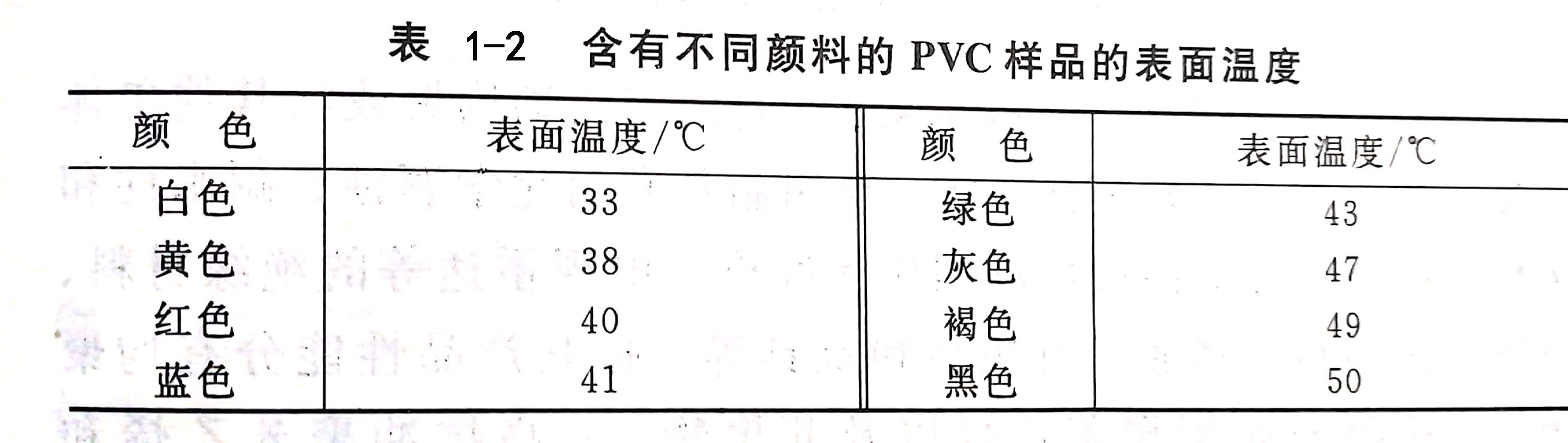

著色樣品經(jīng)光照射后其表面溫度依賴于樣品吸收的輻射強(qiáng)度、環(huán)境溫度和顏料的化學(xué)結(jié)構(gòu)，表1-2列出了PVC著色的測(cè)試結(jié)果。

由表可見，當(dāng)隨著白色、灰色、黑色等顏色加深，樣品的表面溫度明顯提高。隨著溫度的升高，氧化反應(yīng)速率增加，因此黑色樣品將加速氧化。

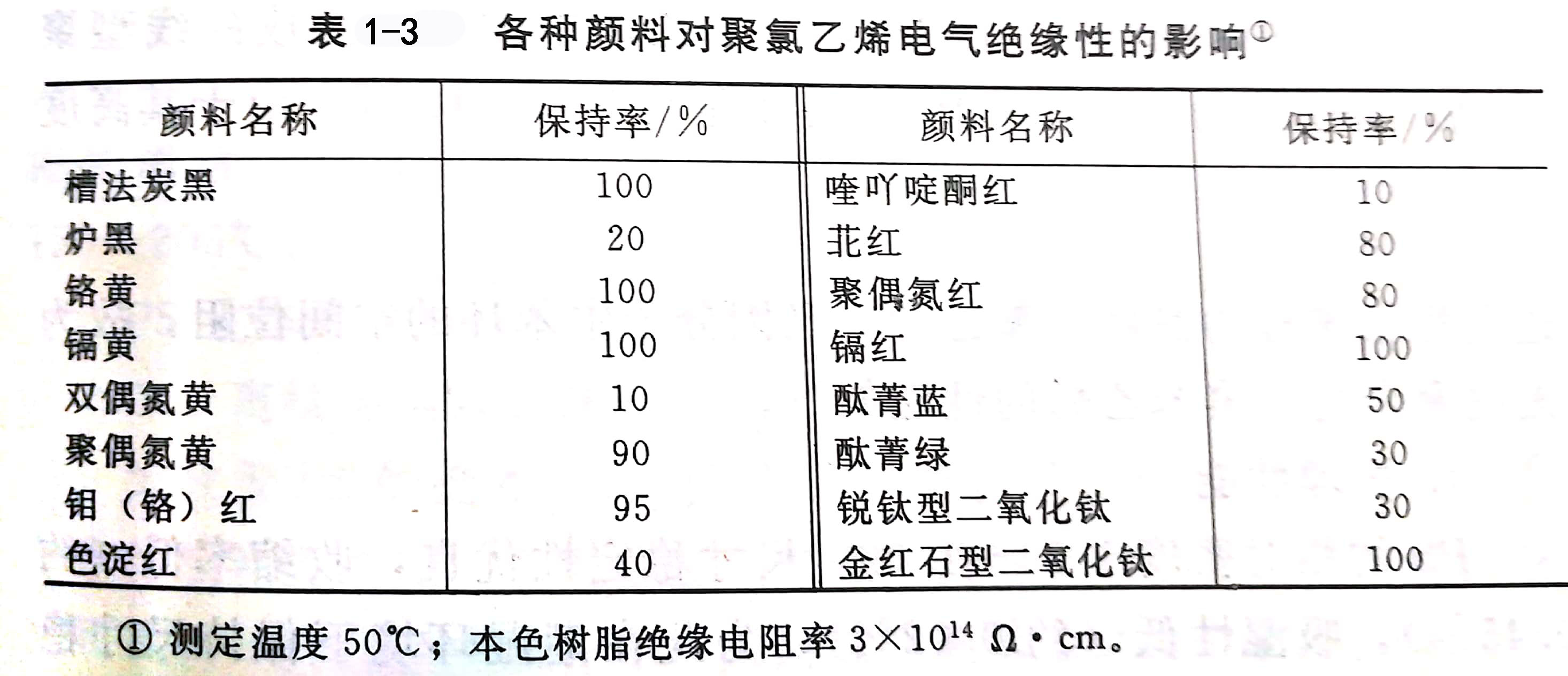

作為電纜料材料的PVC和聚乙烯也應(yīng)該考慮著色后的電性能，尤其是PVC因其本身絕緣性較聚乙烯差，故顏料的影響就更大，各種顏料對(duì)聚氯乙烯電氣絕緣性影響如表1-3所示。

常用于PVC電纜料的著色劑有以下幾種：

無機(jī)顏料：鉻黃（C.I.PY34)，鉬鉻紅（C.I.PR104），鈷藍(lán)（C.I.PB28），鉻綠（C.I.PG17），炭黑（C.I.PB1）等。

有機(jī)顏料：聯(lián)苯胺黃（C.I.PY17），永固橙（C.I.PO34），異吲哚啉酮黃（C.I.PY109），異吲哚啉酮黃（C.I.PY110），永固紅2B（C.I.PR48：3），單偶氮紅（C.I.PR187、188、246、247），偶氮縮合紅（C.I.PR242），單偶氮紅（C.I.PR171、175），喹吖啶酮紅（C.I.PR209），喹吖啶酮紫（C.I.PV19），永固紫（C.I.PV23），酞菁藍(lán)（C.I.PB15：1、15:3），酞菁綠（C.I.PG7、36）。
