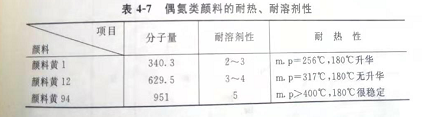

有機(jī)顏料如果其結(jié)構(gòu)類別相同，增加分子量，可提高耐熱、耐溶劑等性能。例如偶氮顏料從分子量400~600增加到1000左右，其耐熱及耐溶劑性能大大改善，其結(jié)果如下表4-7所示。

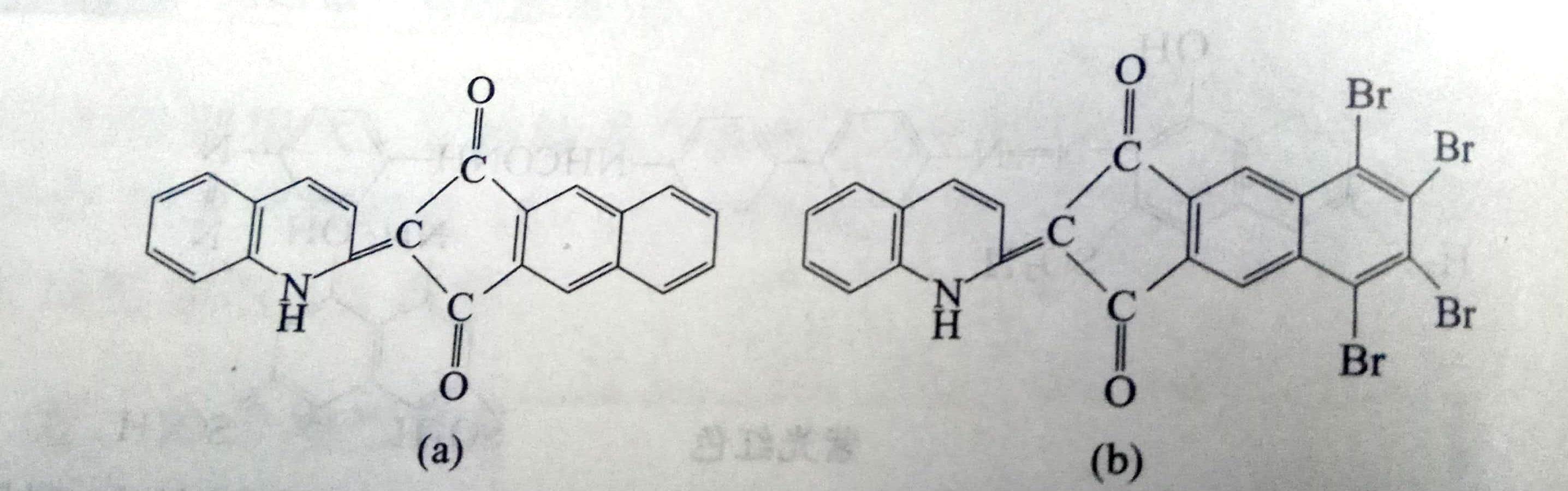

有機(jī)顏料分子中引入氯、溴等原子后，可以提高其耐熱、耐候性。如下述兩個(gè)化合物：（a）未經(jīng)鹵化，其熔點(diǎn)為326℃，加熱至450℃時(shí)失重率為86%；（b）中引入溴，熔點(diǎn)提高到456℃，加熱到450℃時(shí)的失重率僅13%。

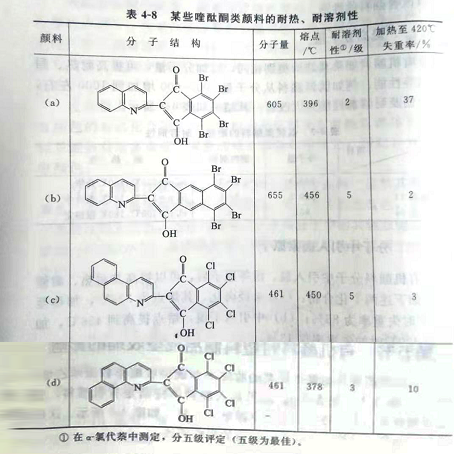

有機(jī)顏料分子中某些特定部位進(jìn)行稠合，可以改善顏料的耐熱、耐溶劑性。而且不同的稠合位置將對(duì)提高顏料的耐熱性顯示不同的效果。下表以喹酞酮衍生物為例對(duì)其分子不同部位進(jìn)行稠合所顯示耐熱性、耐溶劑等性能的提高。

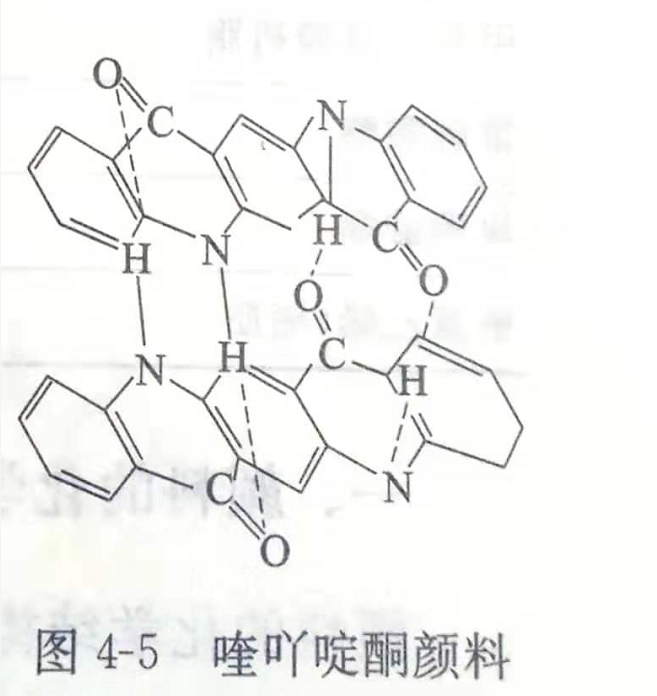

顏料分子中引入適當(dāng)?shù)臉O性基團(tuán)，不僅明顯地提高了耐溶劑性和耐遷移性，而且可以提高顏料分子的熱穩(wěn)定性。如果分子中含有—C=O、—NH及—OH基團(tuán)，則可以促使分子內(nèi)或分子間形成較強(qiáng)的氫鍵，從而提高了顏料分子的耐熱性、耐候性。

例如，赫司特公司PV Fast Brown HFR 和永固黃FGL分子中都含有酰氨基及磺酸氨基，見(jiàn)下述結(jié)構(gòu)式，為此可以促使分子內(nèi)或分子間形成氫鍵，故它們的耐熱性、耐候性等均比較好。
