01

產(chǎn)生機械裂解作用

由于高分子化合物的粘滯性，使橡膠在變形周期內(nèi)，松弛過程來不及完成，致使橡膠內(nèi)部應(yīng)力分布不均。當(dāng)應(yīng)力梯度較大時，會出現(xiàn)分子鏈的直接斷裂而生成自由基，從而引發(fā)橡膠分子的氧化鏈反應(yīng)。

02

產(chǎn)生機械活化的氧化裂解作用

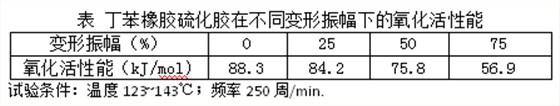

橡膠在多次變形時，機械應(yīng)力使橡膠分子鏈中的原子價力減弱，因而使氧化反應(yīng)的活化能降低，加速了氧化裂解作用。實驗表明，橡膠的 氧化活性能隨變形幅度的增大而降低，見下表所示。氧化活性能的降低就是疲勞過程中機械能轉(zhuǎn)化為化學(xué)能的結(jié)束。

03

橡膠內(nèi)部生熱加速氧化

橡膠在多次變形下，產(chǎn)生滯后現(xiàn)象，引起內(nèi)耗，使橡膠內(nèi)部生熱，從而加速了橡膠的氧化鏈反應(yīng)。

04

疲勞過程加速臭氧龜裂

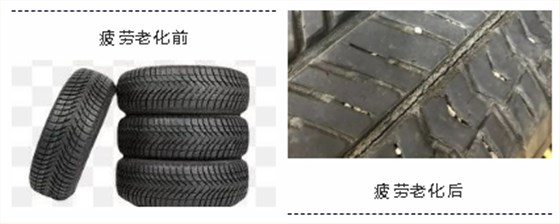

橡膠疲勞老化過程中，伴隨發(fā)生臭氧龜裂，高溫下則更為明顯、例如高速行駛的輪胎，胎側(cè)部位產(chǎn)生龜裂，實質(zhì)上就是疲勞過程中發(fā)生臭氧化的結(jié)果。
